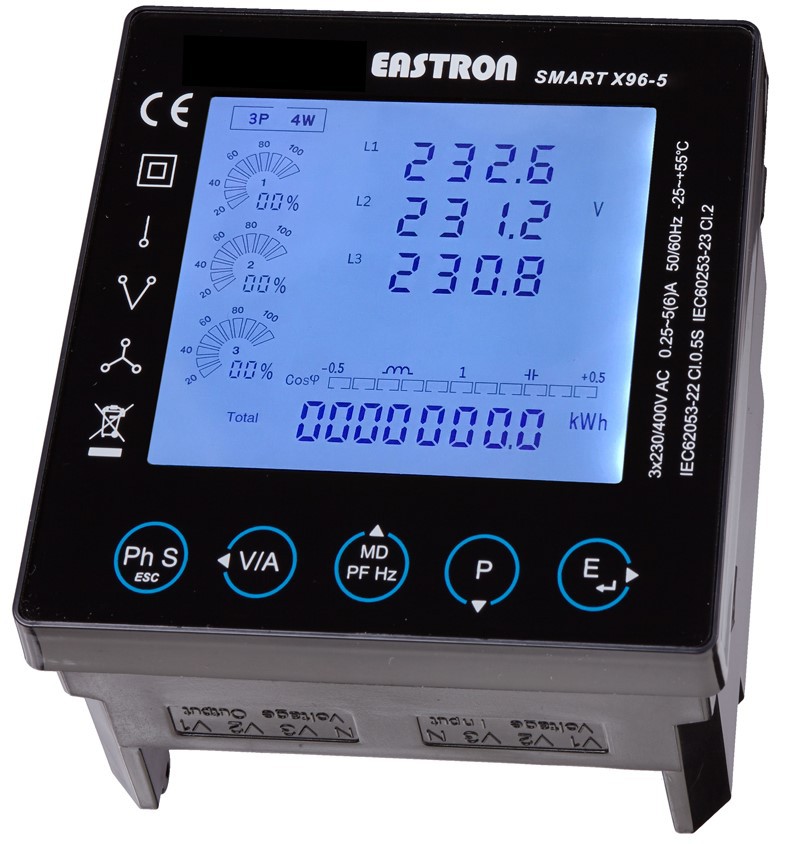

- Netzspannung und THD% (gesamte harmonische Verzerrung) aller
Phasen
- Spannung IHD% (individuelle harmonische Verzerrung) aller
Phasen
- Netzfrequenz
- Strom IHD% aller Phasen
- Strom aktueller Anforderungen und aktueller THD% aller
Phasen
- Wirkleistung, Blindleistung, Scheinleistung, maximaler
Leistungsbedarf und Leistungsfaktor
- Aktive Energie importiert und
exportiert
- Reaktive Energie importiert und
exportiert
- Energie jeder Phase
|
|
Das Gerät verfügt über passwortgeschützte Menüführung
für: |
-
- Kommunikationseinstellung: Modbusadresse, Baudrate, Parität,
Stopbit
- CT-Einstellung: CT 1 (Primär), CT2 (Sekundär),
CT-Rate
- PT-Einstellung: PT1 (Primär), PT2 (Sekundär),
PT-Rate
- Bedarfsvorgabe: Bedarfsintervallzeit,
Bedarfsmethode
- Zeiteinstellung: Hintergrundbeleuchtung, Anzeige der
Scrollzeit
- Systemkonfiguration: Systemtyp, Systemverbindung, Passwort
ändern, automatische Anzeige blättern
- Zurücksetzen
|
|
Eingang Strom (CT) und Spannung
(PT) |
|
| - CT1 (Primärstrom): |
5 ~ 9999A |
|
- CT2 (Sekundärstrom): |
1A oder 5A |
| - PT1 (Primärspannung): |
100V ~ 500.000V |
|
- PT2 (Sekundärspannung): |
100 bis 480 V AC (L-L) |
| |
|
|
Kommunikation |
|
S0 Impulsausgänge (elektrisch)
- Impulskonstante
- Impulsstandzeit |
2
P1 fest bei 3200 imp/kWh, P2 konfigurierbar
P1 fest, P2 konfigurierbar |
S0 Impulsausgänge (optisch - LED Frontseite
- Impulskonstante |
2
fest bei 1000 imp/kWh |
| |
|
Kommunikation
- Protokoll
- Bautrate
- Adressbereich
- Parity ; Data bit ; Stop bit |
RS485 (halbduplex)
Modbus RTU
1200 / 2400 / 4800 / 9600bps
1 - 247
EVEN/ODD/NONE ; 8 ; 1 |
